1 概述
KXH24型專用聲光報警裝置（以下簡稱報警裝置）主要用于和我公司的KJ350型安全監控系統配套，實現系統設備故障時的聲光報警功能。
本報警裝置具有以下特點：
1、采用報警器和控制裝置的分離設計，可自由擴展；
2、可在85～265 VAC寬電壓范圍內工作，所有輸出線均具有過流過壓保護功能；
3、采用不銹鋼外殼、紅綠燈指示，外形美觀、指示直觀；
4、控制(zhi)裝置(zhi)上設有消聲(sheng)開關(guan)，具有消聲(sheng)功能。
2 工作環境條件
a) 環境溫度： -20℃～＋50℃；
b) 平均相對濕度： 15%～90%（＋25 ℃）；
c) 大(da)氣壓力(li)： 80kPa～116kPa。
3 主要技術參數
3.1 控制器工作電源
a) 工作電壓：交流85V～265V；
b) 最大輸入功率：22VA。
3.2 報警器工作電源
a) 工作電壓：直流10V～30V；
b) 最大工作電流：40mA。
3.3 控制器輸入控制信號（接監控系統主機）
a) 信號類型：RS232信號；
a) 傳輸速率：1200bps；
b) 工作電壓峰峰值：3.0V～18.0V。
3.4 控制器輸出控制信號（接報警器）
電壓信號：0V/24V表示正常/報警；
3.5 工作方式：正常工作時，綠色指示燈亮。
3.6 報警方式：報警時，綠色指示燈滅，紅色指示燈亮，蜂鳴器間歇式鳴叫；
3.7 報警強度：報警聲音≥85dB（A計權，1m處），光信號在20米外可見；
3.8 消聲(sheng)功能：控制器上具有消聲(sheng)開(kai)關(guan)，可以實現(xian)報(bao)警消聲(sheng)功能。
4 主要結構特征及工作原理
4.1 外形尺寸及重量

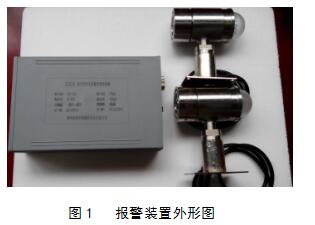

a）控制器外形尺寸：如圖1，長×寬×高
為150mm×120mm×60mm，重量：約1.0kg；
b）報警器外形尺寸：如圖1，不銹鋼設計，
直徑×高為50mm×104mm，重量(liang)：約(yue)0.5kg。
4.2 主要工作原理

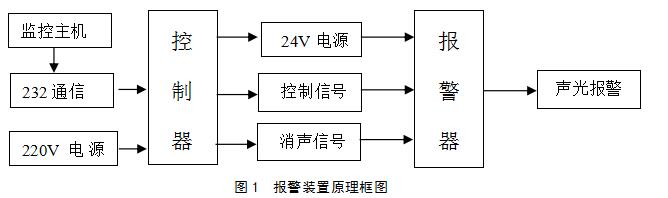

報警(jing)裝置采(cai)用控(kong)制(zhi)(zhi)(zhi)器和(he)報警(jing)器的(de)(de)兩級設計，控(kong)制(zhi)(zhi)(zhi)器外接220V交(jiao)流電(dian)(dian)源工(gong)作，并給報警(jing)器提供24V的(de)(de)直流工(gong)作電(dian)(dian)源。控(kong)制(zhi)(zhi)(zhi)器通過(guo)RS232接口與(yu)PC機通訊，檢(jian)測系(xi)統的(de)(de)故(gu)障信(xin)息；系(xi)統有故(gu)障指示后，控(kong)制(zhi)(zhi)(zhi)器輸出控(kong)制(zhi)(zhi)(zhi)信(xin)號，控(kong)制(zhi)(zhi)(zhi)報警(jing)器報警(jing)。其(qi)原理框圖如圖1所示。
5 使用與接線
5.1 控制器接線
控制器通過AC220V的市電供電，經過三孔電源插座進入設備；串口通訊通過DB9連接線與監控主機連接；輸出接原配的4芯插頭即可。
5.2 報警器接線
控制器與報警器之間的接線非常簡單，只要通過接線盒將同樣顏色的線直接相連即可。四芯線按顏色區分，分別表示的意義如下表1所示：
表1 報警裝置接線表
標號 | 1 | 2 | 3 | 4 |
線的顏色 | 黃色 | 藍色 | 黑色 | 紅色 |
所接信號 | 報警控制線 | 消聲控制線 | 24V電源負 | 24V電源正 |
5.3 報警器的級聯
報警(jing)器(qi)可以(yi)多個級(ji)聯，實現在不同的(de)地(di)方分別(bie)報警(jing)。級(ji)聯時，按線的(de)顏(yan)色將報警(jing)器(qi)并聯，然(ran)后(hou)通過配套的(de)固定(ding)架安裝在需(xu)要(yao)的(de)地(di)方即可。
6 使用注意事項
6.1 注意輸入電壓的范圍和接線,以免損壞設備；
6.2 嚴禁隨意拆卸、檢修，非專業人員請勿隨意維修；
6.3 報警器如果采用壁(bi)掛式(shi)安裝，要注意安裝的可靠(kao)性，防止跌(die)落。
7 常見故障處理與維修
常見故障處理與維修見表2。
表2 常見(jian)故(gu)障處理表
序號 | 故障現象 | 可能原因 | 排除方法 |
1 | 電源指示燈無顯示 | 供電電源斷路 | 檢查電源接線 |
報警器損壞 | 返廠維修 | ||
2 | 報警器不報警 | 航空插頭接觸不良 | 檢查信號輸出接線 |
報警器損壞 | 返廠維修 | ||
3 | 報警時蜂鳴器不響 | 蜂鳴器損壞或斷線 | 檢查蜂鳴器 |
消聲開關接觸不良 | 檢查消聲開關 |
8 運輸、貯存
8.1 運輸
完整包裝的產品,在避免雨雪直接淋襲的條件下,可適應各種運輸方式。
8.2 貯存
完整(zheng)包裝的產品(pin)可(ke)在(zai)干燥、無(wu)腐蝕性物質、無(wu)強烈(lie)振動(dong)的室內存放半年以上。
9 附件及資料
使用說明書 1份；
產品合格證 1份；
裝箱單 1份。
