1 概述
KXH18礦用本安型聲（語音）光報警器(以下簡稱語音報警器)是一種允許在煤礦井下爆炸性環境中正常使用的礦用本質安全型設備。它根據分站給出的報警信息，來實現語音和光的報警。
該語音報警器的具有以下特點：
a）可以配接電流、電壓和觸點等開關信號，適應現場的各種設備；
b）帶有數字通信接口，可以直接配接系統使用；
c）具有分級報警功能，能配合雙風門使用，實現不同語音的報警方式；
d）具有多語(yu)音(yin)報警功能(neng)，最多能(neng)實現128種不同的報警聲音(yin)。
2 適應的環境條件
a) 環境溫度： 0℃～＋40℃；
b) 平均相對濕度： 不大于98%（＋25 ℃）；
c) 大氣壓力： 80kPa～116kPa；
d) 無顯著振動和沖擊的場合；
e）煤礦井(jing)下(xia)，有瓦斯(si)或煤塵(chen)爆炸性混合物的場所。
3 技術參數
3.1 供電電源
a) 工作電壓：直流9V～24V；
b) 最大工作電流：≤100mA。
3.2報警控制方式
3.2.1電流0（1）/5mA控制方式
a) 報警電流：≤2mA；
b) 不報警電流：≥4mA。
3.2.2 高低電平控制方式
a) 報警電平：≤0.8V(灌電流不小于4mA)；
b) 不報警電平：≥2.4V(拉電流不小于4mA)。
3.2.3 無源觸點控制方式
a) 觸點要求：觸點斷開時電阻不小于100kΩ，觸點閉合時電阻不大于100Ω；
b) 報警方式：可選擇觸點斷開或者觸點閉合報警。
3.3 報警信號
a) 報警方式：采用語音和光閃爍的方式報警；
b) 報警時聲音強度：≥85dB（A計權，1m處）。
c) 光信號斷續比為1:1，在黑暗中20m遠處可見。
3.4 報警反饋信號
3.4.1 RS485信號
a) 傳輸速率：2400bps
b) 工作電壓峰峰值：2.0V～12.0V。
3.4.2 電流信號
a) 反饋信號類型：1mA/5mA或者0mA/5mA電流信號（1mA/0mA表示報警，5mA電流表示不報警；輸出的0或者5mA可以通過電路板上的跳線J-4調整，插上時為0mA，拔下時為1mA）；
b) 信號范圍：0mA時，≤0.05mA；1mA時，1mA～1.4mA；5mA時，4.5mA～5.5mA；
c) 負載能力(li)：≥1kΩ。
4 主要結構特征及工作原理
4.1 外形尺寸及重量

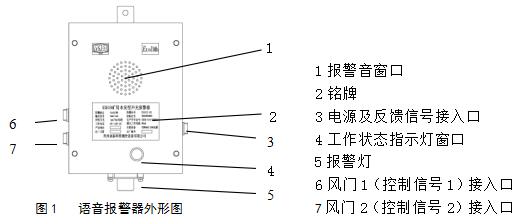

a）外形尺寸（如圖1，長×寬×高）：170mm×225mm×50mm。
b）重量：約(yue)1.7kg。
4.2 工作原理
本語(yu)音報(bao)警器(qi)由(you)語(yu)音模塊、音頻放大器(qi)、語(yu)音報(bao)警發聲單元、處理器(qi)和采樣(yang)指示電(dian)路等部(bu)分組成，可以接收各(ge)種報(bao)警控制信號，其(qi)原理框圖(tu)如(ru)圖(tu)2所(suo)示。

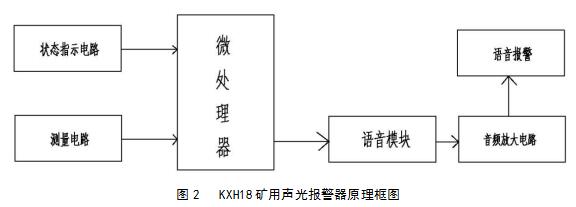

圖(tu)2 KXH18礦用聲光報警器原理框圖(tu)
5 工作指示功能
本語音報警器有工作指示功能，具體見下表1。
表(biao)1 發(fa)光(guang)指示(shi)燈(deng)(deng)和報警指示(shi)燈(deng)(deng)的含義
指示狀態 指示燈類型 | 亮 | 滅 | 閃爍 |
紅色LED | 輸入電源正常 | - | 485通信正常 |
綠色LED | 輸出電流形成回路 | 輸出電流開(kai)路或者為0 | - |
報警燈 | - | 不報警 | 報警 |
6 安裝與接線
6.1 與分站的接線
語音報警器出廠時配有礦用4芯電纜（MHYV煤礦用阻燃電纜，其單芯截面積為1.5mm2），電纜有與語音報警器配套的4芯接頭，該電纜接在電源及反饋信號接入口（圖2的3處），電纜各芯按顏色區分，代表的意義如下表2。
表2 接線方式
線的顏色 信號類型 | 藍 | 綠 | 白 | 紅 |
RS485信號 | 485的A線 | 485的 B線 | 電源負 | 電源正 |
電流信號 | 電源負 | 反饋電流輸出負 | 反饋電流輸出正 | 電源正 |
6.2 與控制設備的接線（如需要更深的了解，可參考附錄）
我公司的風門出廠時和本語音報警器(qi)已配對好(hao)，用戶只要按照顏(yan)色接(jie)(jie)線(xian)，相同顏(yan)色的線(xian)接(jie)(jie)在一起即可。
7 使用注意事項
7.1 安裝時注意按要求正確接線，以免損壞設備或指示錯誤；
7.2 接線前應明確分站接入信號的制式和接入信號的類型；
7.3 本安產品不得隨意與其他未經過聯檢的設備連接；
7.4 非專業人員請勿隨意檢修；
7.5 維修時不得改(gai)變(bian)本(ben)安電(dian)(dian)路和與本(ben)安電(dian)(dian)路有關的(de)元器件的(de)電(dian)(dian)氣參數、規格和型號(hao)。
8 故障處理與維修
常見故障及排除方法見表3：
表3 常見故障處(chu)理(li)表
9 運輸、貯存
9.1 運輸
完整包裝的產品，在避免雨雪淋襲的條件下，可適應各種形式的運輸。
9.2 貯存
完整包裝(zhuang)的(de)產(chan)品可在干燥、無腐蝕性(xing)物質、無強烈振動的(de)室內存放。
10 隨機文件
裝箱單 1份；
使用說明書 1份；
產品(pin)合格證 1份。
