1 概述
GKT3L型礦用設備開停傳感器（以下簡稱開停傳感器）是一種允許在煤礦井下爆炸性氣體環境中正常使用的礦用本質安全型設備。采用電磁感應的原理，監測設備供電電纜中有無電流通過，以此反映被監測設備的開/停狀態，并提供一路輸出信號供分站采集。
本產品執行(xing)常州迪泰科特(te)測控設(she)備有(you)限(xian)公(gong)司企業標準《Q/DM006-2012》。
2 適應的環境條件
a) 環境溫度： 0℃～＋40℃；
b) 平均相對濕度： 不大于98%（＋25 ℃）；
c) 大氣壓力： 80kPa～116kPa；
d) 無顯著振動和沖擊的場合；
e) 煤礦(kuang)井下有甲烷爆炸性(xing)(xing)混合物(wu)但無破壞絕(jue)緣和(he)腐(fu)蝕性(xing)(xing)氣體的場合。
3 技術參數
3.1 防爆形式
礦用本質安全型，防爆標志為“ExibⅠMb”。
3.2 供電電源
a）工作電壓：直流9V~24V；
b）工作電流：≤15mA。
3.3 輸出信號(出廠時只有一種)
3.3.1 RS485信號
a) 半雙工傳輸方式，傳輸速率:2400bps；
b) 最大傳輸距離：2km（使用MHYV煤礦用阻燃電纜，其單芯截面積為1.5mm2）；
c) 信號電壓峰峰值：2V~12V。
3.3.2 電流信號
a)電流類型:1mA/5mA、0mA/5mA、5mA/-5mA、5mA/10mA、0mA/10mA (對應設備的停/開)可選（電路板右側中間處的跳線J-1,撥下時輸出1mA/5mA，接上時輸出0mA/5mA）；
b)信號范圍：0mA時，≤0.05mA；1mA時，1mA～1.4mA；5mA時，4.5mA～5.5mA；10mA時，9mA～11mA；
c)負載阻抗：≥1kΩ（10mA時，≥500Ω）。
3.5 動作電流：3A，偏差：±1A（單相）。
3.6 響應時間：<1s。
3.7 被測設備供電電纜
a）電纜外徑(Φ30～Φ75)㎜；
b）電(dian)纜(lan)品種(zhong)：橡套類非(fei)屏蔽(bi)電(dian)纜(lan)。
4 主要結構特征及工作原理
4.1 外形尺寸及重量
設備開停感器儀表外殼（如圖2，長×寬×高）：95mm×68mm×170mm。
重量(liang)：約1.0kg。
4.2 工作原理

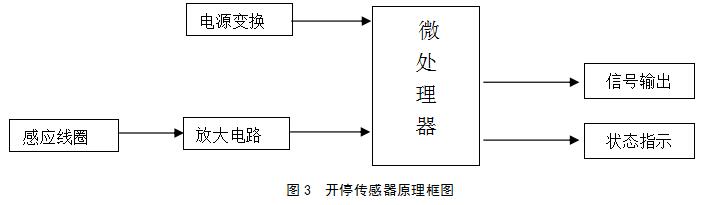

電(dian)流流過(guo)自由(you)空間時(shi)周圍會產生(sheng)磁(ci)(ci)場，所以(yi)只要測(ce)知設備供電(dian)電(dian)纜(lan)周圍有無磁(ci)(ci)場，就(jiu)可(ke)以(yi)判定出該電(dian)纜(lan)是否有電(dian)流流過(guo)，據此推斷出設備的工作(zuo)狀(zhuang)(zhuang)態(tai)是 “開”還是“停”。開停傳(chuan)感(gan)器就(jiu)利(li)用(yong)此原理工作(zuo)的傳(chuan)感(gan)器，通過(guo)感(gan)應線圈(quan)感(gan)應出電(dian)纜(lan)周圍磁(ci)(ci)場的存在，對信(xin)號進行放大處理后來監視被(bei)測(ce)設備的開/停狀(zhuang)(zhuang)態(tai)。其原理框(kuang)圖如圖3所示。
5 安裝與調整
5.1 安裝
本傳感器在現場安裝時只要把開停傳感器通過其自身的卡夾牢牢地卡在被測設備的供電電纜上。
安裝時應特別注意：
a）傳感器應安裝在設備的供電電纜上，不能安裝在設備的負載側電纜上；
b）傳感器安裝點應避開強磁場環境（如要遠離電力變壓器等產生強磁場的設備）；
c）傳感器安裝點要盡量遠離強電流載體電纜（電流≥20A時，間距最少為50cm）；
d）安裝點找準后，擰緊卡子，防止傳感器在被測設備電纜上來回移動或松脫，影響正常監測。
5.2 調整
根據本說明書第5.1條選擇好安裝點后，把傳感器卡夾在被測設備供電電纜上，先不要擰緊卡子，把傳感器在電纜上慢慢地來回移動，從顯示窗觀察，選取設備開時綠燈亮，設備停時綠燈滅的測量點作為傳感器的安裝點，擰緊卡子即可。如果無論如何綠色指示燈都不亮或者綠色指示燈常亮，可能是開停傳感器的靈敏度不合適；此時可以打開傳感器外殼，對傳感器的靈敏度進行調整。電路板右上角從上到下共有3個跳線，從靠近傳感器外殼往內，靈敏度依次減小，大約為0.3A,3A,20A，出廠時選擇的是3A檔，用戶可根據實際調整。
6 指示功能
本傳感器帶有LED指示功能，具體見下表1。
表1 指(zhi)示功(gong)能表
狀態 指示燈類型 | 亮 | 閃爍 | 滅 |
綠色 | 設備開 | - | 設備停 |
紅色 | 電源正常 | 485通信正常 | 電源故障 |
使用與接線
傳感器出廠時配有礦用4芯電纜（MHYV煤礦用阻燃電纜，其單芯截面積為1.5mm2），電纜有與傳感器配對的4芯接頭，電纜各芯按顏色區分，代表意義如下表2。
表2 接線規則表
線的顏色 信號類型 |
藍 |
綠 |
白 |
紅 |
RS485信號 | 485-A | 485-B | 電源負 | 電源正 |
電流信號 | 電源負 | 電流輸出負 | 電流輸出正 | 電源正 |
8 使用注意事項
8.1 要注意正確接線,以免出現不必要的意外。
8.2 接線前應明確分站接入信號的制式和接入信號的類型。
8.3 本安產品不得隨意與其他未經過聯檢的設備連接。
8.4在煤礦井下嚴禁隨意拆卸、檢修，非專業人員請勿隨意檢修。
8.5 維修(xiu)時不得改變本(ben)(ben)安電(dian)路和與(yu)本(ben)(ben)安電(dian)路有關(guan)的(de)元器件(jian)的(de)電(dian)氣參數(shu)、規(gui)格和型號。
9 常見故障處理與維修
常見故障處理與維修見下表3。
表(biao)(biao)3 常見故障處理表(biao)(biao)
序號 | 故障現象 | 可能造成原因 | 排除方法 |
1 | 紅色指示燈無顯示 | 沒有給產品供電 | 給產品供電 |
2 | 綠色指示燈(deng)無指示，輸出信號異常 | 信號輸出線接錯 | 檢查接線 |
信號輸(shu)出線斷路、短路或接觸不好 | 檢查接線 | ||
分站或傳感器故障 | 檢查分站或傳感器 |
10 運輸、貯存
10.1 運輸
包裝后的產品，在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方式。
10.2 貯存
包(bao)裝后(hou)的產(chan)品能在溫(wen)度為-10℃～+40℃，相對(dui)濕度不大于90%的環境中貯存12個月以上。
11 附件及資料
使用說明書 1份；
產品合格證 1份；
裝箱單 1份。
