1 概述
GFT50/42B型風筒風量開關傳感器使用說明書（以下簡稱傳感器）是一種允許在煤礦井下正常使用的礦用本質安全型設備，主要監視風門開/閉的狀態，并將對應的狀態轉換成電信號，提供給分站采集。
本產(chan)品執行常(chang)州(zhou)迪泰科特測控設(she)備有限(xian)公司(si)企業標準《Q/DM009-2012》。
2 適應的環境條件
a) 環境溫度： 0℃～＋40℃；
b) 平均相對濕度： 不大于98%（＋25 ℃）；
c) 大氣壓力： 80kPa～116kPa；
d) 無顯著振動和沖擊的場合；
e) 煤礦井下有甲烷爆炸性混合(he)物(wu)但無破壞絕(jue)緣和腐蝕(shi)性氣體(ti)的場合(he)。
3 技術參數
3.1 防爆型式
礦用本質安全型，防爆標志為 “ExibⅠMb”。
3.2 供電電源
a）工作電壓：直流9V~24V；
b）工作電流：≤15mA。
3.3 輸出信號(出廠時只有一種)
3.3.1 RS485信號
a）半雙工通信方式，信號速率為2400bps；
b) 最大傳輸距離：2km（使用MHYV煤礦用阻燃電纜，其單芯截面積為1.5mm2）；
c) 工作電壓峰峰值：2V~12V。
3.3.2 無源觸點信號
a）導通時電阻不大于1Ω，截止時不小于1MΩ；
b）最大耐壓：直流28V；
c) 最大允許通過電流：100mA。
3.3.3 電流信號
a）電流類型：1mA/5mA、0mA/5mA、5mA/10mA、0mA/10mA（對應風筒的無風/有風狀態）；
b) 信號范圍：0mA時，≤0.05mA；1mA時，1mA～1.4mA；5mA時，4.5mA～5.5mA；10mA時，9mA～11mA；
c) 負載能力：≥1kΩ（10mA時，≥500Ω）。
3.4 動作距離：30mm~90mm；復位距離：40mm~100mm。
3.5 指示功能
顯示窗口的發光指示燈含義如下表1：
表1 指示燈功能表
狀態 指示燈類型 | 亮 | 閃爍 | 滅 |
紅色 | 電源正常 | 正在通信 | 電源故障 |
綠色 | 風筒無風 | - | 風筒有風 |
4 外形尺寸及重量

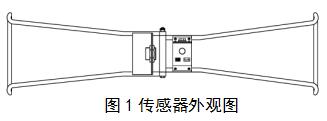

a) 外形尺寸（如圖1，長×寬×高）: 60mm×50mm×36mm；
b) 抱箍直徑：765mm；
c) 重量(liang)：約2 kg。
5 安裝
將風筒抱箍套在風筒的外面,使觸發磁鐵和傳感器處于合適的相互位置并固定。然后轉動抱箍，確認傳感器可靠后,將輸出信號線接入分站。用戶應定期檢查抱箍軸的活動情況，以確保抱箍能正常開合。
6 使用與接線
傳感器出廠時配有礦用4芯電纜（MHYV煤礦用阻燃電纜，其單芯截面積為1.5mm2），電纜有與傳感器配對的4芯接頭，不同輸出方式時，電纜各芯按顏色區分，代表意義不同。
6.1電流和485輸出型按下表2接線：
表2 接線方式表
線的顏色 信號類型 | 藍 | 綠 | 白(bai) | 紅 |
RS485型 | 485-A | 485-B | 電源負 | 電源正 |
電流型 | 電源負 | 電流輸出負 | 電流輸出正 | 電源正 |
6.2 無源觸點輸出型的接線
6.2.1 無源觸點型的電路等效圖如下：
6.2.2 用法1（無源觸點輸出）
a) 接線方法：藍線、白線連接分站（無正負之分）；紅線和綠線未用。
b) 輸出形式：該種接線方式下，觸點閉合表示風筒處于有風狀態；觸點斷開表示風筒處于無風狀態。

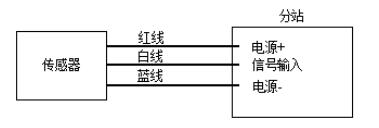

6.2.3 用法2（三線制電流輸出）
a) 接線方法： 紅線接電源正；藍線接電源負；白線接信號輸出；綠線不使用。
b) 輸出形式：風筒傳感器電路板上邊沿中間的J1可以調整輸出電流，插上J1時，輸出0mA 電流，表示風筒處于無風狀態；輸出5mA左右電流，表示風筒處于有風狀態；拔下J1時，輸出1mA 電流，表示風筒處于無風狀態；輸出5mA左右電流，表示風筒處于有風狀態。

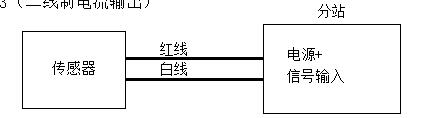

6.2.4 用法3（二線(xian)制電(dian)流輸(shu)出）
a) 接線方法：紅線接電源正；白線接信號輸入；藍線和綠線不使用。
b) 輸出形式(shi)：0mA電(dian)流表示風(feng)(feng)筒(tong)處(chu)于無風(feng)(feng)狀(zhuang)態，5mA左右電(dian)流表示風(feng)(feng)筒(tong)處(chu)于有風(feng)(feng)狀(zhuang)態。
7 使用注意事項
7.1 注意正確接線,以免出現意外；
7.2 接線前應明確分站接入信號的制式和接入信號的類型；
7.3 本安產品不得隨意與其他未經過聯檢的設備連接；
7.4在煤礦井下嚴禁隨意拆卸、檢修，非專業人員請勿隨意檢修；
7.5 維(wei)修時不得改變本安電(dian)路和與本安電(dian)路有關的元器件的電(dian)氣參數、規格和型(xing)號。
8 常見故障處理與維修
常見故障處理與維修見下表3。
表3 常見故障排除表
序號 | 故障現象 | 可能造成原因 | 排除方法 |
1 | 電源指示燈不亮 | 電源沒有接上 | 檢查電源 |
電源沒接好 | 檢查線路 | ||
指示燈損壞 | 更換指示燈 | ||
2 | 輸出信號異常 | 信號輸出線接錯 | 檢查接線 |
信號輸(shu)出(chu)線斷(duan)路、短路或(huo)接觸不(bu)好 | 檢查接線 | ||
分站或傳感器故障 | 檢查分站或傳感器 |
9 運輸、貯存
9.1 運輸
包裝后的風門傳感器，在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方式。
9.2 貯存
包裝后的(de)風(feng)門傳(chuan)感器(qi)能(neng)在溫度為(wei)-10℃～+40℃，相對(dui)濕度不大于90%的(de)環境中貯存12個月以上。
10 隨機附件
使用說明書 1份；
產品合格證 1份；
裝箱單 1份。
