1 概述
GELH50礦(kuang)(kuang)用(yong)二氧(yang)化(hua)硫傳(chuan)感器(qi)(qi)（以下(xia)簡稱傳(chuan)感器(qi)(qi)）是一種允許在煤礦(kuang)(kuang)井下(xia)爆炸性氣(qi)體環(huan)境中正常使用(yong)的(de)礦(kuang)(kuang)用(yong)本安型設(she)備(bei)，用(yong)于檢測(ce)(ce)煤礦(kuang)(kuang)井下(xia)空氣(qi)中的(de)二氧(yang)化(hua)硫含量。它(ta)可以實現井下(xia)二氧(yang)化(hua)硫濃度(du)的(de)實時(shi)(shi)測(ce)(ce)量、顯(xian)示并具有超(chao)限(xian)聲光報(bao)警功(gong)能(neng)，同時(shi)(shi)能(neng)夠將(jiang)井下(xia)二氧(yang)化(hua)硫濃度(du)轉(zhuan)換成電信號輸送給分站(zhan)。
本產品執行常州迪泰科特測(ce)(ce)控設(she)備(bei)有限(xian)公(gong)司(si)企業(ye)標準《Q/DM063-2015》。
2 適應的環境條件
a) 環境溫度：0℃～40℃；
b) 濕度：≤98%；
c) 大氣壓力：80kPa～116kPa；
d）無顯著振動和沖擊的場合；
e）煤礦井下有甲烷爆炸性混合物,但無破壞絕緣和腐蝕性氣體的場合；
f）風速：≤8m/s。
3 主(zhu)要技術(shu)指(zhi)標
3.1 防爆型式(shi)
礦用本質安全(quan)型，防(fang)爆標志(zhi)為“ExibⅠMb”。
3.2 工(gong)作(zuo)電源
a) 工作電壓：直流9V~24V；
b) 工(gong)作電流: ≤50mA。
3.3 輸(shu)出信號(出廠時(shi)只有一種(zhong))
3.3.1 RS485信(xin)號
a) 半(ban)雙工傳(chuan)輸(shu)方(fang)式(shi)，傳(chuan)輸(shu)速(su)率:2400bps；
b) 最大傳(chuan)輸距離：2km（使用(yong)MHYV煤礦用阻燃電纜(lan)，其單芯截面積為1.5mm2）；
c) 信號電壓(ya)峰(feng)峰(feng)值(zhi)：2V~12V。
3.3.2 頻率信(xin)號
a) 信(xin)號范(fan)圍(wei)：200Hz~1000Hz(線性對應(ying)0到滿量程)頻率信(xin)號，
b) 信號的正、負脈沖寬度(du)：≥0.3ms；
c) 高電(dian)平不小(xiao)于(yu)3.0V（拉電(dian)流(liu)為(wei)2mA時(shi)），低電(dian)平不大于(yu)0.5V（灌電(dian)流(liu)為(wei)2mA時(shi)）。
3.3.3 電流信號
a) 1mA～5mA或(huo)4mA～20mA電流信(xin)號(線性對應0到(dao)滿量程,也可選擇0mA～5mA或(huo)0mA～20mA)；
b) 負載能力：1mA～5mA時≥800Ω；4mA～20mA時≥200Ω。
3.4 量程：（0～50.0）×10-6。
注(zhu)：10-6表示體積(ji)濃度比為(wei)百萬(wan)分(fen)之一。
3.5 基本誤差(cha)：≤±4×10-6
3.6 顯示分辨(bian)率
傳感(gan)器(qi)以百(bai)分體(ti)(ti)積(ji)濃度(du)表示二氧化硫測(ce)量(liang)值，采用(yong)數字顯示，在(zai)量程范圍內，其(qi)分辨率為0.1×10-6。
3.7 顯(xian)示(shi)值穩定性
在量程范(fan)圍內(nei)，當二(er)氧(yang)化硫濃(nong)(nong)度保持恒定時，傳感器的顯示值(zhi)或輸出信號值(zhi)（換算為二(er)氧(yang)化硫濃(nong)(nong)度值(zhi)）的變化量不(bu)超過1×10-6。
3.8 風速影響
傳(chuan)感器(qi)在8m/s風速條件下，其指示值的漂移量不超過±0.5×10-6。
3.9 響應(ying)時(shi)間
傳(chuan)感器的響應時(shi)間≤45s。
3.10 聲光(guang)報警功能
a) 傳感器能在測量范圍(wei)內可(ke)任意設置報警點（出(chu)廠設(she)為6.0×10-6）,報警顯示值與設定(ding)值的差值≤±0.5×10-6。
b) 報警聲(sheng)級強(qiang)度在(zai)其1 m遠處(chu)的聲(sheng)響信號(hao)的聲(sheng)級≥80 dB（A）；光信號(hao)在(zai)黑(hei)暗環境(jing)中20 m遠處(chu)清晰可見。
3.11 傳感(gan)器的標(biao)定流量：300ml/min。
4 主要結構(gou)特征及工作原(yuan)理
4.1外形尺寸及重量
a) 外(wai)形尺寸（如圖1，長×寬×高）：265mm×126mm×51mm；
b) 重量：約1.0 kg。
;
圖１ 二氧化硫傳感器外(wai)形圖
4.2 工作原(yuan)理(li)

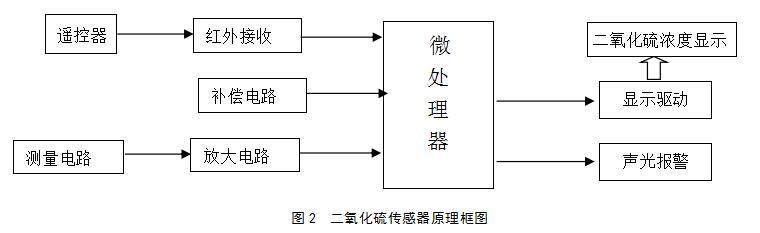

該傳感器由供電(dian)電(dian)源、二氧(yang)化硫檢測頭、檢測及信(xin)號(hao)處理(li)電路(lu)、紅外接收頭(tou)、單(dan)片機以及顯示電路(lu)、聲(sheng)光報警電路(lu)等部(bu)分組成。本傳感器還具有(you)紅外遠(yuan)程調(diao)校的(de)功能，并針對溫(wen)度的(de)影響進(jin)行了精確(que)補償，保證了不同環境條件下的(de)測(ce)量準確(que)性(xing)，工作原(yuan)理如圖2所示。
5 使用與接線(xian)
傳感器出廠時配有礦用4芯電纜（MHYV煤(mei)礦用阻燃電纜，其單芯截面積(ji)為(wei)1.5mm2），電纜有與(yu)傳感(gan)器配對的(de)4芯接頭，電纜各芯按顏色區分，代表意義如下：
表1 接線規則表
線的顏(yan)色(se) 信號類型(xing) | 藍(lan) | 綠 | 白 | 紅 |
RS485信號(hao) | 485-A | 485-B | 電源負(fu) | 電源正 |
頻率信號 | 電源負 | 頻率(lv)輸出負 | 頻率輸出正 | 電源正 |
電流(liu)信(xin)號 | 電源負 | 電流輸出負 | 電流輸出正 | 電源正 |
6 數碼管(guan)及LED顯示說明
頻(pin)率(lv)、電流信號指示
電源、通信指示 功能顯示 二氧化(hua)硫值顯示
圖 3 四位數(shu)碼管(guan)
數碼管(guan)的分(fen)布見圖(tu)3，第一位為功能顯示，后三位顯示二氧化硫濃度值，左邊的發光二極管為指示燈，最末位的小數點亮，表示傳感器工作電(dian)壓(ya)超出范圍（大于25V或者小于8.5V）。
指示燈在工(gong)作中的狀態及作用如表2所說明：
表2 指示燈(deng)功(gong)能表
狀態(tai) 指示燈類型(xing) | 亮 | 閃(shan)爍 | 滅(mie) |
紅色 | 電(dian)源正常(chang) | 正在通信 | 故障 |
綠色 | 輸出信號正(zheng)常(chang) | - | 輸出信號開路 |
7 傳感器的現場調(diao)整(zheng)
傳感器(qi)可使(shi)用我公司的FYF3型遙控發送器進行調整，其外形如下圖4所示，在本傳感器中只需使用功能、“”、“” 三個按(an)鍵。
注意：
1. 所(suo)有(you)參數調整后，傳(chuan)感(gan)器會自動保存；
2. 遙控器調整完畢(bi)后，都需(xu)要按“功能”鍵使首位不顯示，或者同時按“S1”、“S2”鍵，才能返回正常測量狀態；
3. 遙(yao)控器(qi)首次使用(yong)時，需(xu)要撥下遙(yao)控器(qi)正下方電池上(shang)的絕緣塑(su)料；
4．調整時要將(jiang)遙控器的紅外發射部分(fen)正對圖1所示的紅外接收區域，距離最好不超過0.5米。
圖 4 FYF3型遙控發送器
7.1 校準的基本步驟
注意：1.傳感器長期斷電儲存后（七天以上），建議通電老化半小時以上，再開始校準；
2.傳感器(qi)使用期(qi)限較長（2年以(yi)上），零點漂(piao)移過(guo)大或(huo)靈敏(min)度下降50%以(yi)上，超出遙控器(qi)的調節范
圍后，為保證測(ce)量(liang)的準(zhun)確性，建(jian)議更換新的傳(chuan)感器。
a) 調零。傳感器上電，在清潔(jie)空氣中穩定后，按遙控器上的“功(gong)能”鍵，第(di)一位數碼管顯示“1”，然后再 “”鍵使后3位數碼管顯示為零，即可完成(cheng)傳感器(qi)的調零工(gong)作(zuo)。如果(guo)傳感器首位顯示“-1”，表示傳感器負偏，按“” 鍵使傳感器顯示“10.00”即(ji)可。
b）通氣校(xiao)準。以(yi)300ml/min的流量通入10.0×10-6的(de)二氧化(hua)硫氣(qi)樣，穩定后，按遙控器上的“功(gong)能”鍵2次，直到第一(yi)位數碼管(guan)顯示“2”，然后再根據需要分別按“”和“”鍵進行(xing)調(diao)節，直至將后3位數碼管的顯示值調到與實際氣樣值相同為止。
7.2 傳(chuan)感器報警點的調整
本傳(chuan)感器(qi)設(she)有(you)聲光報警(jing)功能，報警(jing)門(men)限可由遙控(kong)器(qi)設(she)定，操作方法如下：按遙控器(qi)上(shang)的“功能”鍵，直到(dao)第(di)一位數碼管顯示“3”，然后再根據需要分別按“”和“”鍵可以增大或減小報警點（后3位數碼(ma)管的顯示值(zhi)），請注(zhu)意報警點(dian)的調整步進是0.5×10-6。
7.3 傳感器的報警測試功能
本傳感器設有報警測試功能，操作方法如下：按遙控(kong)器上的(de)“功(gong)能”鍵，直到第一位數(shu)碼管顯示“5”，數碼管顯示量程的(de)一(yi)半，所有輸(shu)出(chu)和實際測(ce)量值為量程的(de)一(yi)半時(shi)相同。
電流(liu)輸(shu)出的(de)傳感器，在現場如果需(xu)要(yao)對輸(shu)出電流(liu)進行校正時（一般不需(xu)要(yao)），按遙控器上的“功能”鍵(jian)，直到第(di)一(yi)位(wei)數(shu)碼管(guan)顯(xian)示“6”，傳感器會自動輸出顯示0時的電流，然后分別按“”和“”鍵可(ke)以對零點(dian)輸出(chu)電流(liu)進(jin)行(xing)調整；第一位數(shu)碼管顯示“7”時，傳感器會自動輸出滿量程時的電流，按同樣方法可以對滿量程的輸出電流進行調整。
8 使用和維護
傳感(gan)器在正常的(de)使用中，應該注(zhu)意取樣頭的(de)干燥和清潔，應定期(qi)對(dui)測量(liang)探(tan)頭進行維(wei)護校準以保證測量(liang)的(de)精度。
9 使用的注意(yi)事(shi)項
9.1 注意(yi)正確接線,以免損壞設備； ;
9.2 接(jie)(jie)線前應明確分站接(jie)(jie)入信號的(de)(de)制式(shi)和接(jie)(jie)入信號的(de)(de)類型(xing)；
9.3 本安產品不得(de)隨意與(yu)其他未經過聯(lian)檢(jian)的設(she)備連(lian)接；
9.4 傳感(gan)器使(shi)用(yong)時應采(cai)取防振(zhen)動措施，不(bu)可(ke)跌落(luo)或強烈撞擊，不(bu)可(ke)用(yong)水浸泡；
9.5 維(wei)修(xiu)時(shi)不得改變本(ben)安(an)電(dian)路和(he)(he)與本(ben)安(an)電(dian)路有關的元(yuan)器件的電(dian)氣參數、規格(ge)和(he)(he)型號(hao)；
9.6 在煤礦井下(xia)嚴禁隨意拆卸、檢修，非(fei)專業人員請勿隨意檢修。
10 常(chang)見(jian)故(gu)障處理與維修
常見(jian)故障處理與維修(xiu)見(jian)下表(biao)3。
表3 常見故障處理表
序號 | 故障現象 | 可能造成原(yuan)因 | 排除方法 |
1 | 通(tong)電(dian)無反應 | 供(gong)電電源無輸入或者接線錯(cuo)誤 | 檢查供(gong)電設備和電源線 |
2 | 傳(chuan)感器不顯示(shi) | 單片(pian)機損壞或(huo)者電源芯片(pian)故障(zhang) | 檢查單片機的工作(zuo)電壓 |
3 | 輸出信號(hao)異常 | 信號輸出(chu)線接錯 | 檢查接線 |
信號(hao)輸出線斷路、短(duan)路或接觸不好(hao) | 檢(jian)查接線 | ||
分站或傳感(gan)器故(gu)障 | 檢查分站(zhan)或傳感器 |
11 運輸、貯存
11.1 運輸
完整包(bao)裝的產品,在避免雨雪直接淋襲的條件下, 可適用(yong)于水運(yun)、陸(lu)運(yun)及空運(yun)等各(ge)種運(yun)輸方式。
11.2 貯存
完整包裝的產品可在干燥(zao)、無腐(fu)蝕(shi)性物質、無強烈振動的室內存放半年(nian)。
12 附件及資料
使用說明書(shu) 1份；
產(chan)品合格證 1份；
FYF3型遙控發(fa)送器 1只（視具體(ti)情況）；
裝箱單 ; 1份。
