1 概述
DJC4/220礦(kuang)用車載式(shi)甲烷(wan)斷電(dian)儀，適(shi)用于煤礦(kuang)中有瓦斯和煤塵爆炸危險的場合，主要安裝在蓄(xu)電(dian)池機(ji)車上，其內置(zhi)甲烷(wan)傳(chuan)感器、一(yi)氧化碳(tan)檢測功能，能連(lian)續(xu)自動監測電(dian)機(ji)車所(suo)在位置(zhi)的瓦斯和一(yi)氧化碳(tan)濃度，超(chao)限時具有聲(sheng)光(guang)報警、斷電(dian)輸出和自動閉鎖功能。
本產品執行(xing)常州迪泰科(ke)特測(ce)控設備有限公司企業標準(zhun)《Q/DM053-2015》。
2 適(shi)應的環境條件
a) 環(huan)境溫度：0℃～40℃；
b) 濕度：≤95%； ;
c) 大氣壓力：80kPa～116kPa；
d）無顯著振動和沖(chong)擊的(de)場合；
e）煤礦井(jing)下有甲烷(wan)爆炸(zha)性混合(he)物(wu),但無破壞絕緣(yuan)和腐蝕性氣體的(de)場合(he)；
f）風速：≤10m/s。
3. 主(zhu)要(yao)技術指標
3.1 防爆型式
礦用本質(zhi)安全型，防爆(bao)標志為“Exmb[ib]I Mb”。
3.2 工作電源
a) 額定工作(zuo)電(dian)壓：DC30V,允許波(bo)動(dong)范圍DC（18～75）V；
b) 最(zui)大工作電流: ≤150mA。
3.3.斷(duan)電信號輸(shu)出：
a）繼電器輸(shu)出接點形式：一組(zu)常(chang)開（常(chang)閉(bi)）接點；
b）輸出斷電接(jie)點容量(liang)：30V DC/10A、250V AC/10A（阻性負載）；
c）負載特性(xing)(xing)：阻性(xing)(xing)，接點接觸電(dian)阻≤0.1Ω。
3.4 量(liang)程
a）甲(jia)烷：（0～4）%
b）一氧化(hua)碳：（0～500）×10-6
注：10-6表(biao)示(shi)體積濃度(du)比為(wei)百(bai)萬(wan)分之一。
3.5 顯示分辨率
斷電(dian)儀以百分體(ti)積濃(nong)度表示氣(qi)體(ti)濃(nong)度測量值，采用數字顯示，在量程范(fan)圍內，其甲烷的分辨率為(wei)0.01%，一氧化碳的分辨率為1×10-6。
3.6 顯示值穩定性
在量程范圍(wei)內(nei)，當(dang)甲烷濃度保持恒定時(shi)，斷(duan)電儀(yi)的顯示值的變化量應不超過(guo)0.04%；當一氧化碳濃度保持恒定時，斷電儀的顯示值的變化量應不超過4×10-6。
3.7 風速影響
斷(duan)電(dian)儀在10m/s風速條件下，其甲烷指示值的漂移量不超過±0.1%，一氧化碳指(zhi)示(shi)值的漂(piao)移量不超過(guo)±2×10-6。
3.8 基本誤(wu)差
斷電儀的基本誤(wu)差符合表1的規定。
表(biao)1 斷電儀的基本誤差
測量范圍 %CH4 | 基本誤差 |
0.00～1.00 | ±0.10%CH4 |
1.00～3.00 | ±0.20%CH4 |
3.00～4.00 | ±0.30%CH4 |
測量(liang)范圍 10-6CO | 基本誤差 |
0～100 | ±4×10-6 |
100～500 | 真值的±5% |
3.9 響應(ying)時間
斷電儀(yi)的響(xiang)應時(shi)間≤35s。
3.10 聲光報警功能
a) 甲烷報(bao)警：斷(duan)電儀(yi)能在（0.5~2.5）%范(fan)圍內設(she)置報警(jing)(jing)點（出(chu)廠設(she)為1.0%）,報警(jing)(jing)顯(xian)示值(zhi)與設(she)定值(zhi)的差值(zhi)不大于±0.05%CH4，發生報警(jing)(jing)時，紅色(se)報警(jing)(jing)燈閃爍，揚聲器(qi)發出(chu)“甲烷報警(jing)(jing)，請注意！”的聲音。
b) 一(yi)氧化(hua)碳報警：斷(duan)電(dian)儀(yi)能在（18~500）×10-6測(ce)量(liang)范(fan)圍內(nei)可任意設置報警點(dian)（出廠設為18×10-6）,報警顯示值(zhi)與設定(ding)值(zhi)的差值(zhi)≤±2×10-6CO，發生(sheng)報(bao)警(jing)時(shi)，紅色報(bao)警(jing)燈閃爍，揚聲器發出“一氧化碳報警，請注意！”的聲音。
c) 報警(jing)聲(sheng)級強度在其1 m遠處的聲響信號的聲級≥85 dB（A）；光信號在黑暗環境中20 m遠處清晰可見。
3.11遙控(kong)器消聲功能
發生報警時(shi)，同時(shi)按遙控器(qi)“
”和“”鍵(jian)，報(bao)(bao)警聲(sheng)音消失，報(bao)(bao)警燈依然閃爍。再重復按“”和“”鍵，恢復報(bao)警聲音。
3.12閉(bi)鎖功能
斷電儀在下列(lie)情況時(shi)應能實現閉鎖：
a)當斷電儀移動過程(cheng)中的甲烷濃度達到(dao)預置的斷電點(dian)時，斷電(dian)儀能在（0.5~2.5）%范圍內設置斷電點（出廠設為1.5%）；
b)當(dang)斷(duan)電(dian)儀主機失電(dian)時；
c)當斷電(dian)(dian)儀在(zai)送電(dian)(dian)1min以內。
閉鎖時，紅(hong)色斷(duan)電指示燈滅(mie)，繼電器不動作(zuo)，常開接(jie)點(dian)斷(duan)開，常閉接(jie)點(dian)閉合。甲烷濃(nong)度達(da)到預置的斷電點時，紅色報警燈閃爍(shuo)，揚聲器發出“甲烷報警，請注意！”的聲音。
3.13自動(dong)解鎖功能
斷電(dian)儀在下(xia)列情(qing)況時應能自動(dong)解鎖：
a)當被測甲烷濃度降到(dao)預置(zhi)解鎖點時；
b)當排除(chu)故障恢復(fu)運行(xing)并穩定時；
c)當送電1min后穩定運行時(shi)。
自動(dong)解(jie)鎖(suo)后，紅色斷電(dian)指示(shi)燈(deng)亮，繼電(dian)器動作，常開接(jie)點閉合，常閉接(jie)點斷開。甲烷(wan)濃度(du)降到預(yu)置的斷電(dian)點以下時，自動停止聲(sheng)光報警(jing)。
3.14手動解鎖功能
當送電1min后穩定運行時，甲烷(wan)濃度(du)達到預置的斷電點時而發生斷電閉鎖后（在送電1min以內，和甲烷濃度未達到斷(duan)電(dian)點(dian)(dian)時，按(an)(an)解(jie)(jie)(jie)鎖(suo)(suo)按(an)(an)鈕(niu)無效），按(an)(an)動解(jie)(jie)(jie)鎖(suo)(suo)按(an)(an)鈕(niu)，紅色(se)斷(duan)電(dian)指示(shi)(shi)燈亮(liang)，綠色(se)解(jie)(jie)(jie)鎖(suo)(suo)指示(shi)(shi)燈亮(liang)，繼(ji)(ji)電(dian)器(qi)動作，實現解(jie)(jie)(jie)鎖(suo)(suo)。（手動解(jie)(jie)(jie)鎖(suo)(suo)后，如(ru)果甲烷濃度仍在(zai)預置(zhi)解(jie)(jie)(jie)鎖(suo)(suo)點(dian)(dian)以上，聲光(guang)(guang)報警(jing)(jing)依然存(cun)在(zai)。如(ru)果甲烷濃度降到預置(zhi)解(jie)(jie)(jie)鎖(suo)(suo)點(dian)(dian)以下，則手動解(jie)(jie)(jie)鎖(suo)(suo)取(qu)消(xiao)，聲光(guang)(guang)報警(jing)(jing)消(xiao)失。）再次(ci)按(an)(an)動解(jie)(jie)(jie)鎖(suo)(suo)按(an)(an)鈕(niu)，紅色(se)斷(duan)電(dian)指示(shi)(shi)燈滅，綠色(se)解(jie)(jie)(jie)鎖(suo)(suo)指示(shi)(shi)燈滅，繼(ji)(ji)電(dian)器(qi)復位(wei)，取(qu)消(xiao)解(jie)(jie)(jie)鎖(suo)(suo)。（為防止誤(wu)操作，解(jie)(jie)(jie)鎖(suo)(suo)按(an)(an)鈕(niu)加裝按(an)(an)鈕(niu)盒(he)，打開按(an)(an)鈕(niu)盒(he)方能(neng)解(jie)(jie)(jie)鎖(suo)(suo)。）
4 主(zhu)要結構特征(zheng)及(ji)工作原(yuan)理
4.1外形尺(chi)寸及重量

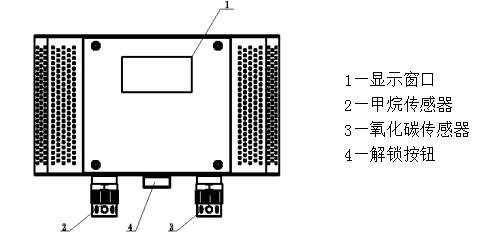

a) 外形尺寸（如圖(tu)1，長×寬×高）：340mm×207mm×118mm；
b) 重量：約2.5 kg。
圖１ 斷電儀(yi)外形(xing)圖
4.2 工作原理

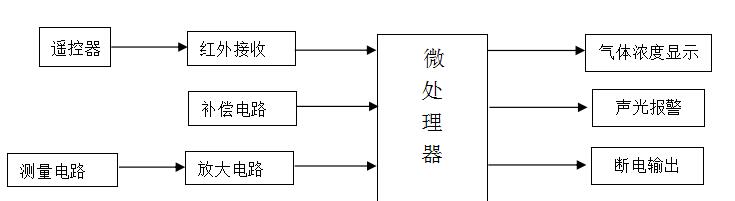

該斷電(dian)(dian)儀由電(dian)(dian)源(yuan)電(dian)(dian)路、甲(jia)烷傳感頭、一(yi)氧化碳傳感頭、檢測(ce)及信號處理(li)電路、紅外接收頭、單片(pian)機以及顯示電路、聲(sheng)光報警電路、斷電輸出等部分組成。本斷(duan)電儀還具有紅外遠程調校的(de)功能，并針對溫度的(de)影響進(jin)行了精(jing)確(que)補(bu)償(chang)，保證了不同環境(jing)條(tiao)件下的(de)測(ce)量準確(que)性。工作(zuo)原理(li)如圖(tu)2所示。
圖2 斷電儀原理框圖
5 使用與接線(xian)
斷電儀出廠時配有(you)礦用(yong)6芯電纜（MHYV煤礦用阻燃(ran)電纜(lan)，其單芯截面(mian)積(ji)為1.5mm2），電纜各(ge)芯的代表意(yi)義如下：
表2 接線規則表
1 | 2 | 3 | 4 | 5 | 6 |
電源正 | 電源負(fu) | 斷電(dian)公共端 | 常開觸(chu)點 | 常閉觸點(dian) | 空(kong)閑(xian) |
6 數碼管(guan)及LED顯示(shi)說明
斷電(dian)儀(yi)采用5位數碼管顯示，數碼管的分布見圖3，第一位為氣體類型顯示，第二位為功能顯示，后三位顯示氣體濃度值。
左邊兩個高亮紅光二極(ji)管為(wei)報警指示燈，第三個紅色(se)二極管(guan)為斷電指(zhi)示燈，第四(si)個綠色(se)二極管(guan)為手動(dong)解鎖指(zhi)示燈。
氣體(ti)類(lei)型顯示 功能顯示 氣(qi)體(ti)濃度值顯示
報警(jing)指示(shi) 斷電指示 解(jie)鎖(suo)指示
圖3 數碼管及指示燈(deng)分布(bu)指示圖
7 斷電儀的現場校準
注意：
1. 所有參(can)數調整后，斷電儀會自動保(bao)存；
2. 遙控器(qi)調整完畢后，都(dou)需要(yao)按“功能”鍵使功能位不顯示，或同時按“S1”、“S2”鍵，才能返回測量狀態。
斷電儀(yi)可(ke)使(shi)用我公(gong)司的FYF3型遙控發送器進行調整，其外形如下(xia)圖(tu)4所示。
圖 4 FYF3型遙控發送器
注(zhu)意：斷(duan)(duan)電(dian)儀長期斷(duan)(duan)電(dian)儲存后（七天以上(shang)），建(jian)議通電(dian)老化半小時以上(shang)，再開始校準(zhun)。
7.1 甲烷(wan)的校準和報警(jing)、斷電點(dian)的設置(zhi)
a) 甲烷調零。斷(duan)電(dian)儀上電(dian)，在清(qing)潔空氣中穩定后，按遙(yao)控器上(shang)的“功能”鍵，使第(di)一位(wei)數碼(ma)管顯(xian)示(shi)(shi)“J”，第(di)二位(wei)數碼(ma)管顯(xian)示(shi)(shi)“1”，然后再 “
”鍵使后數碼(ma)管顯示為(wei)零(ling)(ling)，即可完(wan)成甲烷(wan)的調零(ling)(ling)工作。如(ru)果首位顯示“-1”，表(biao)示甲烷(wan)負偏，按(an)“
” 鍵使斷(duan)電儀顯示“10.00”即可。
b）甲烷通氣校準(zhun)。以200ml/min的流量通入2%的甲烷氣樣，穩定后，按遙控器上的“功能”鍵(jian)，使第一位數碼管顯(xian)示“J”，第二位數碼(ma)管顯示“2”，然(ran)后再根(gen)據需要分別按“
”和“
”鍵進行調節，直至將數碼管的顯示值(zhi)調到(dao)與實(shi)際氣樣值(zhi)相同為止。
c）甲烷報(bao)警點(dian)設置。按遙控器的“功能”鍵，使第一位數碼管顯示“J”，第二位數碼管顯示“3”，然后再根據需要分別按“”和(he)“”鍵進行報(bao)警(jing)點(dian)的增(zeng)大(da)和減小(xiao)，直至將數碼管(guan)的顯示值(zhi)調(diao)節(jie)為(wei)所需(xu)要的報(bao)警(jing)值(zhi)。最大(da)報(bao)警(jing)點(dian)為(wei)2.50，最小(xiao)報(bao)警(jing)點(dian)為(wei)0.50。
d）甲烷(wan)斷電(dian)點設(she)置。按(an)遙(yao)控器的“功(gong)能”鍵，使第一(yi)位(wei)數碼(ma)管顯示“J”，第二位(wei)數碼(ma)管顯示“4”，然(ran)后再根(gen)據需要分(fen)別(bie)按(an)“”和(he)“”鍵進行斷(duan)電點的增(zeng)大(da)和減小，直至將數碼管的顯示值調節為(wei)所需要的斷(duan)電值。最大(da)斷(duan)電點為(wei)2.50，最小斷(duan)電點為(wei)0.50。
e）甲烷非線性校準。以200ml/min的流量通入3.5%的甲烷氣樣，穩定后，按遙控器上的“功能”鍵，使第一位數碼管顯示“J”，第二位數碼管顯示“5”， 然后再根據需要分別按“”和“”鍵(jian)進(jin)行調節(jie)，直至將數(shu)碼管的(de)顯示值調到與實際氣(qi)樣值相(xiang)同為(wei)止。
7.2 一(yi)氧化(hua)碳的校(xiao)準和(he)報警點的(de)設置(zhi)
a）一(yi)氧化碳調(diao)零。按遙控器(qi)上的“功(gong)能”鍵，使第(di)一(yi)位數碼(ma)(ma)管(guan)顯示(shi)“C”，第(di)二位數碼(ma)(ma)管(guan)顯示(shi)“6”，然后再 “”鍵(jian)使(shi)后數碼管顯示為零，即可完成斷電(dian)儀的(de)調零工作。如果(guo)斷電(dian)儀首(shou)位顯示“-1”，表示一氧化碳負偏，按(an)“” 鍵使斷(duan)電儀顯示“1000”即可。
b）一氧化碳通(tong)(tong)氣(qi)校準。以200ml/min的流量通(tong)(tong)入300×10-6的一氧化碳氣樣，穩(wen)定后，按遙控器(qi)的“功能”鍵，使第一位數碼管顯示“C”，第二位數碼管顯示“7”，然后再根據需要分別按“”和“”鍵進行調節，直至(zhi)將數(shu)碼管的顯示值調到(dao)與實際氣(qi)樣(yang)值相同為止。
c）一氧化碳報警(jing)點設置(zhi)。按遙控器的“功(gong)能”鍵，使第(di)一位(wei)數碼管(guan)顯示“C”，第(di)二(er)位(wei)數碼管(guan)顯示“8”，然(ran)后再根據需要分別按“”和“”鍵進行報警點的增大和減(jian)小(xiao)，直(zhi)至將數碼管的顯示值(zhi)調(diao)節為所需要的報警值(zhi)，最小(xiao)報警點為018。
7.3 斷電(dian)儀(yi)的溫度顯示(shi)功能(neng)
按遙控器(qi)的“功能”鍵，使第一位數碼管顯示“d”，第二位數碼管顯示“9”，第(di)三到五位顯示(shi)的便是當前的環境溫度(du)。
7.4 斷(duan)電儀的斷電測(ce)試(shi)功能
本斷(duan)電(dian)儀設有斷(duan)電(dian)測試功能，操(cao)作(zuo)方法如(ru)下：同(tong)時按遙控(kong)器上的“功能”鍵和“”鍵，斷電(dian)指示(shi)燈滅，繼電(dian)器復位，揚聲(sheng)器發出(chu)報警聲(sheng)音。取(qu)消斷電(dian)，則是同時按(an)遙控器上的(de)“功能(neng)”鍵和“”鍵，斷(duan)電指示燈亮，繼電器動作(zuo)，報警聲音(yin)消(xiao)(xiao)失。取消(xiao)(xiao)斷(duan)電的遙控操作(zuo)只(zhi)在斷(duan)電測試時有效，并且(qie)此時解鎖按鈕無效。
8 使用(yong)的(de)注(zhu)意(yi)事項
8.1 注意正(zheng)確接線,以(yi)免損壞設備；
8.2 接線前應明確(que)斷電器的(de)觸(chu)點負載容量和被(bei)控制(zhi)設備(bei)的(de)控制(zhi)功率；
8.3 危險場所嚴禁開(kai)蓋帶電作業；
8.4 非(fei)專業人員請勿隨意(yi)檢修(xiu)；
8.5 不得隨意與(yu)其它未經聯檢的(de)設(she)備連(lian)接，維(wei)修時不得改變本(ben)安電(dian)路和與(yu)本(ben)安電(dian)路有關的(de)元器件的(de)電(dian)氣參(can)數、規(gui)格和型號；
8.6 斷電儀在(zai)正常的使用(yong)中，應該注意取(qu)樣(yang)頭的干燥和清(qing)潔，應定期(qi)對測量探(tan)頭進行(xing)維護(hu)，每15天應該重新校準一次斷電儀以保證測量的精度。
9 常見故(gu)障處理(li)與維修
常(chang)見(jian)故障處(chu)理與維修(xiu)見(jian)下(xia)表4。
表4
序號 | 故障現象 | 可能造成原(yuan)因 | 排除(chu)方法 |
1 | 通電無(wu)反應 | 無輸入(ru)直流供電電源 | 檢查(cha)供電(dian)設(she)備和電(dian)源線 |
2 | 單片機(ji)不工作 | 單片機沒有工作(zuo)電壓 | 檢(jian)查單片機的(de)工作(zuo)電壓 |
10 運輸(shu)、貯存(cun)
10.1 運輸
完整包裝的產品,在避免雨雪直接淋襲的條件下, 可適(shi)用于水(shui)運、陸運及空運等各種運輸方式。
10.2 貯存(cun)
完整包裝的(de)產品可在干(gan)燥、無腐蝕性物質、無強烈振動的(de)室內存(cun)放半年。
10.3開箱及檢查
開箱注意事(shi)項：輕拿輕放，避免摔壞
檢查(cha)內(nei)容：檢查(cha)產(chan)品是否(fou)完好，相(xiang)關(guan)說明書(shu)，配用電(dian)線，合格證(zheng)等是否(fou)齊全(quan)
11 附件及資料
使用說明書 1份
產品合格證 1份
FYF3型遙控發送器 1只
裝箱單 1份
