1 概(gai)述
DG1.5/127礦(kuang)用澆封兼本安型遠程斷電器（以下簡稱斷電器(qi)）是一(yi)種允許在煤礦(kuang)井下爆炸性環境(jing)中使用的澆封兼本安型設(she)備。其能接受分(fen)(fen)站或傳感器(qi)(qi)傳送的(de)(de)斷(duan)電(dian)信號(hao)來(lai)控制中間繼電(dian)器(qi)(qi)，并(bing)能將中間繼電(dian)器(qi)(qi)的(de)(de)負載通(tong)斷(duan)情況以電(dian)信號(hao)的(de)(de)形式反饋給(gei)分(fen)(fen)站或其他設(she)備。
本產品執行(xing)常州迪(di)泰科(ke)特(te)測控設(she)備有限公司(si)企業標準《Q/DM012-2012》。
2 適(shi)應(ying)的環境條件
a) 環境溫度(du)： 0℃～＋40℃；
b) 平均相對濕度(du)： 不(bu)大于98%（＋25℃）；
c) 大氣壓力： 80kPa～116kPa；
d) 無顯著振動和沖擊的(de)場合；
e) 煤礦(kuang)井(jing)下有瓦斯等爆炸性混合(he)物但無破(po)壞絕緣(yuan)和腐蝕性氣體(ti)(ti)的場合(he)。
3 基本功能
a) 具有斷電功能，能接收分站或傳感器的控(kong)制信號(hao)，使(shi)斷電器的輸出接點實現(xian)通斷；
b) 具有饋電功能(neng)(neng)(neng)，能(neng)(neng)(neng)對被控開關的負載(zai)進行饋電取(qu)樣，并(bing)能(neng)(neng)(neng)將饋電狀態上傳；
b) 具(ju)有遙控器(qi)解鎖(suo)功(gong)能；
c) 具有電(dian)(dian)源指(zhi)(zhi)示、接點(dian)通斷指(zhi)(zhi)示和(he)饋(kui)電(dian)(dian)指(zhi)(zhi)示功(gong)能。
4 技術參(can)數
4.1 防爆(bao)型式：礦用澆(jiao)封(feng)兼(jian)本安(an)型，防(fang)爆標志(zhi)為“Exmb[ib]ⅠMb”。
4.2 供電電源
a) 工作(zuo)電壓：9V~24V；
b) 工作(zuo)電(dian)流：≤60mA；
4.3 控制信號(出廠(chang)時只有(you)一(yi)種)
4.3.1 RS485信號(hao)
a) 半雙工通信(xin)方式，信(xin)號速(su)率(lv)為2400bps；
b) 信號電壓峰峰值(zhi)：2V～12V；
c) 最大傳輸距離：不(bu)小于2km（使用(yong)MHYV煤礦用電(dian)纜，其單(dan)芯(xin)截面積為(wei)1.5mm2)。
4.3.2 電流信號
a) 控制電流：輸入電流≤0.5mA(或2mA)時斷電器不動作，輸入電流≥4mA時斷電(dian)器動作；
b) 最大傳(chuan)輸距離(li)：不小(xiao)于2km（使用(yong)MHYV煤礦用電纜，其(qi)單芯截面積為(wei)1.5mm2)。
4.4 輸出接點
a) 繼電器輸出接點形式：一(yi)組常閉，一(yi)組常開；
b) 接點容量(liang)：127VAC/1.5A（阻性(xing)負載）；
c）負載特性：阻(zu)(zu)性，接點接觸電阻(zu)(zu)≤0.1Ω；
d) 遠程斷電(dian)及供電(dian)距離：不小于2km（使用MHYV煤(mei)礦用電纜(lan)，其單芯截面(mian)積為1.5mm2)。
4.5 饋電信息
a) 檢測范圍(wei):（380~1140）VAC（有效值）；
b) 反饋信號類型：0mA/5mA 或者1mA/5mA可選(xuan)（電路板中(zhong)間靠(kao)近下邊沿的跳線(xian)S1,撥(bo)下時輸出1mA/5 mA，接上(shang)時輸出0mA/5mA），0mA/1mA表(biao)示無饋(kui)電，5mA表(biao)示有饋(kui)電；
c) 電流信號誤差：0 mA 時，≤0.05mA；1mA時，≤±0.5mA；5mA時，≤±1mA；
d) 負載能(neng)力：≥1kΩ。
5 主要(yao)結構特征及工作原理
5.1 外形(xing)尺寸及重量
a) 外(wai)形尺寸(如圖2，長(chang)×寬×高): 236mm×105mm×45mm。
b) 重量：1.5kg。

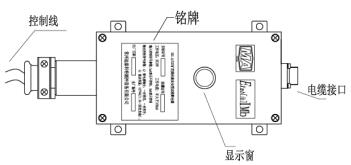

圖2 產品外形圖
5.2 工作原(yuan)理
本斷電器的原理框圖(tu)如圖(tu)3所示：采用高抗干擾性能微控制器為處理核心，采用RS485總線或者電流形式與分站通信，根據分站下發的控制信息去執行相應的控制操作。同時可通過專用饋電電路檢測380V~1140V交流負載的(de)(de)通斷狀態，并反饋給分站。本斷電(dian)器(qi)有LED指示功能(neng)(neng)，能(neng)(neng)直觀的(de)(de)提示用戶當前斷電(dian)器(qi)的(de)(de)工作信(xin)息，并具(ju)有通過專用遙控(kong)器(qi)實現人工強(qiang)行解鎖的(de)(de)功能(neng)(neng)。

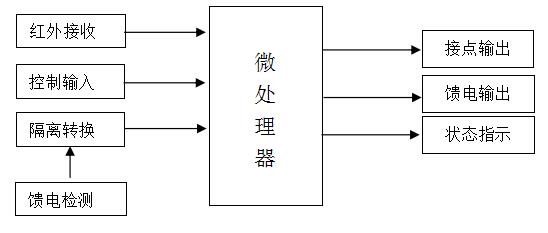

圖3 遠程(cheng)斷電器原理框(kuang)圖
6 使用(yong)與接(jie)線(xian)
斷電(dian)器(qi)可采取(qu)平置(zhi)或者壁(bi)掛方式安裝。在本安端有一個專用的4芯插頭(tou)，非安(an)端通過喇(la)叭嘴膠封有(you)一根(gen)1.8m的6芯電纜，具體(ti)(ti)接線如下(xia)：
6.1 非本安側接線
非本安側電纜為六芯輸(shu)出線，分別如下：
a) 1、2號(hao)(hao)輸出線(xian)接380～1140V AC的饋電信號(hao)(hao)；
b) 3、4號輸出線為常(chang)開接(jie)(jie)點，接(jie)(jie)被(bei)控制設備；
c) 5、6號輸出線為常閉接點(dian)，接被(bei)控制設備。
6.2 本安側接線(xian)
傳感器出廠時配(pei)有專(zhuan)用4芯電纜（MHYV煤礦用阻燃電(dian)纜，其單芯(xin)截面積(ji)為1.5mm2），電(dian)纜有與(yu)傳感器配對的4芯接頭，電流控制類型的斷電器，所有信號都共地，電纜各芯按顏色區分，代表意義如下：
表1 接線規則表
線的顏色(se) 信號類型 |
藍 |
綠 |
白 |
紅 |
RS485信號 | 485-A | 485-B | 電源負 | 電源正(zheng) |
電流(liu)信號(hao) | 電源(yuan)負 | 饋電輸(shu)出(chu)正 | 控(kong)制輸入正 | 電源正 |
6.3 指示(shi)功能
本斷電器帶有顯示窗，具(ju)有LED指示功能，具體如下表2。
表(biao)2 指示功能表
狀態 指示燈(deng)類型(xing) |
亮 |
閃爍 |
滅 |
紅(hong)色 | 電源正(zheng)常(chang) | 正在通信(xin) | 電源故障 |
黃(huang)色 | 接點(dian)已(yi)經翻轉 | - | 接點沒有翻(fan)轉 |
綠色 | 饋(kui)電回路有電流 | - | 饋電回路無電流 |
6.4 手動解(jie)鎖
本斷電器(qi)具有(you)遙控解鎖功能。首次(ci)使用配套的FYF3型遙控器時，需(xu)要撥下遙控器正下方電池上的絕緣塑料。使(shi)用時，遙控距離(li)最好不(bu)超(chao)過0.5米。正(zheng)對斷電(dian)器顯(xian)示窗口同時按下(xia)遙控器上的“功能”鍵和“
”鍵，繼電(dian)器的輸出接(jie)(jie)(jie)點會發生翻轉，常開接(jie)(jie)(jie)點變(bian)成常閉接(jie)(jie)(jie)點、常閉接(jie)(jie)(jie)點變(bian)成常開接(jie)(jie)(jie)點。黃色指(zhi)示燈的亮滅狀(zhuang)態也會發生變(bian)化，該控制狀(zhuang)態重新(xin)上電(dian)時不保存，如果分(fen)站(zhan)直接(jie)(jie)(jie)控制斷電(dian)器開閉（只(zhi)有485控制方式才可以），該控制狀態自動消失。同時按下“功能”鍵和“”鍵(jian)能取(qu)消(xiao)強行(xing)解(jie)鎖。
7 使用(yong)注意事項(xiang)
7.1 要注意正確接線，以免損(sun)壞設備；
7.2 接線前應(ying)明確(que)斷電器的觸點負載容量和(he)被控制(zhi)設備的控制(zhi)功率；
7.3本(ben)安產品不得隨意與其他未(wei)經過聯(lian)檢的設(she)備連接(jie)；
7.4在(zai)煤礦井下嚴禁(jin)隨意拆卸、檢修，非專(zhuan)業人員請(qing)勿隨意檢修；
7.5 維(wei)修時不得改變本安(an)電路和(he)與本安(an)電路有關的(de)元器件(jian)的(de)電氣參數、規格和(he)型號(hao)；
7.6 在接中(zhong)間繼電器負載檢測(ce)線時，要注意避免帶(dai)電操作(zuo)。
8 故障處理與維修
常見(jian)故障及排(pai)除方法見(jian)表2。
表2 常見故障排除表
序號 | 故(gu)障現象 | 可能造成原因 | 排除方(fang)法 |
1 | 設備不(bu)能(neng)正常工作(zuo) | 沒有供(gong)電電源 | 檢查電源 |
電源線接觸(chu)不(bu)好 | 檢(jian)查(cha)接電 | ||
2 | 通信指示燈(deng)不亮(liang) | 指示燈損(sun)壞 | 更換 |
通(tong)信未正常進行(xing) | 檢查通信 | ||
3 |
信號無法正常傳輸 | 通訊線路故障 | 檢查(cha)線路 |
通訊(xun)芯片(pian)損(sun)壞(huai) | 更換 | ||
信號類型或參數與(yu)設備不(bu)配套 | 檢查信(xin)號 | ||
4 |
不能(neng)檢測饋電 | 饋電檢測模塊故(gu)障 | 更換(huan) |
饋電(dian)信號輸出部(bu)分故障 | 更換(huan) | ||
饋(kui)電(dian)檢測(ce)回路(lu)短路(lu)或開路(lu) | 檢查(cha)線路 | ||
5 |
電流不能(neng)控制斷電器動作 | 控制電流不(bu)符(fu)合設備(bei)要求 | 檢查設備 |
控制電(dian)流的正負接反 | 檢查線路 | ||
控制電(dian)流的回路(lu)短路(lu)或(huo)開路(lu) | 檢查(cha)線路(lu) |
9 運輸、貯存
9.1 運(yun)輸(shu)
完整包裝的產品，在避免的雨雪(xue)淋襲下，可適用各種形(xing)式的運輸方(fang)式。
9.2 貯存
完整包裝的(de)產(chan)品可在干燥(zao)、無(wu)腐蝕性物(wu)質、無(wu)強烈(lie)振蕩的(de)室內存(cun)放(fang)。
10 隨機文件(jian)
裝(zhuang)箱單 1份；
FYF3型遙控器 1只(zhi)(視具體情況)；
使用說明書 1份；
產(chan)品合格證 1份。
